燃油蒸汽发生器自动控制系统详解

来源:河南景宇热能/时间:2019-03-29/阅读:

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

服务热线:400-0097-668在线交谈

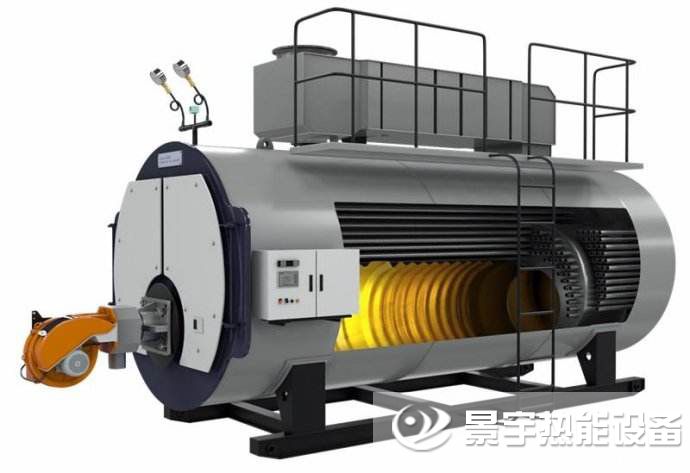

燃油蒸汽发生器自动控制系统详解:


燃油燃气蒸汽锅炉的自动控制系统,亦称为燃油燃气锅炉的电气控制系统,其作用是控制燃烧器、水泵及辅助系统正常安全工作。燃油燃气锅炉的电气控制系统主要由程序控制器(由燃烧器配带)、压力控制器、检漏程序控制器、水泵接触器、燃烧器接触器、中间继电器、电源主开关、变电器及各种声光报警器等组成。实现了燃油、燃气锅炉的自动控制,可达到锅炉水位自动调节与燃烧自动调节的目的,同时也可确保锅炉在安全、自动、高效状况下运行。
燃油燃气发生器采用不同型号的燃烧器及不同类型的水位控制器,有不同的电气控制系统。下面着重讲述四种典型的燃油燃气蒸汽锅炉电气控制系统。

一、两级燃烧燃油蒸汽发生器电气控制系统

采用两级燃烧(或称双段火力燃烧)燃烧器,配用LAL2. 2A型程序控制器的电气控制系统.

整个控制系统由水位控制部分和燃烧控制部分组成。水位控制部分采用uoK-31型浮筒水位控制器,通过过泵开、停,实现锅炉水位自动控制,并输出低水位声讯报警信号。采用uoK-32型浮筒水位报警器输出高水位、低水位及极低水位声讯报警信号。

为了进一步保证对极低水位的控制,叉采用了电极式水位报警器输出极低水位电讯信号。燃

烧控制部分通过燃烧程序控制器、压力控制器及安全燃烧连锁等装置来实现燃烧自动调节。程序控制器在点火时自动控制风机、油泵、电火花及火焰监测等各动作过程。在正常燃烧时,根据负荷变化情况,即通过压力控制器检测蒸汽压力值,自动控制两级燃烧或一级燃烧。为了保证锅炉安全运行,设有多种安全燃烧连锁装置,有极低水位、蒸汽超压、油压控制及炉头限位装置。如油压控制,在正常燃烧时,当因故油泵出口油压低于设定值时,立即切断燃烧器电源,起停炉保证作用。

两级燃烧燃油燃气锅炉的水位控制部分相同。燃烧控制部分通过程序控制器、压力控制器及安全燃烧连锁等装置来实现燃烧自动调节。采用滑动两级燃烧器在正常燃烧时,根据压力控制器反馈的信号,通过程序控制器自动调节风机风门与油电磁阀的开度米实现燃烧的自动调节。这种调节方法从理论上分析应优+两级燃烧型,主要原因在于其风、油量配比.比前者优越。这个电气控制系统设置的安全燃烧装置与采用两级燃烧所设置的安全燃烧装置相同。

三、滑动比例调节燃油燃气蒸汽锅炉电气控制系统

采用滑动比例调节燃烧器,配用LAI.Z. 25型程序控制器燃油蒸汽发生器电气控制系统方框图。

整个拄制系统由水位控制部分和燃烧控制部分组成。水位控制部分采用UQT-SOO型浮筒水位控制器,通过采用电动调节阀作为执行机构来实行锅炉水位自动调节,这种调节方法在一定程度上减小锅炉水位的波动。采用UQK-32型浮筒水位报警器输出高水位、低水位及檄低水位声讯报警信号,义采用了电极式水位报警器输出极低水位电讯信号。燃烧控制部分通过燃烧程序控制器、负荷调节器及安全燃烧连锁等装置来实现自动调节。

程序控制器在点火,正常燃烧及停炉的时序控制图由图5-22表示。从图5-22可知,在止常燃烧时,随着负荷的变化,自动调节风门开度与燃油投入量,既可达到完全燃烧,叉能满足负荷的变化。这个电气控制系统所设最的安全燃烧装置也由极低水应,蒸汽超压、油压控制及炉头限位四种装置组成。

四、滑动两级燃烧燃油燃气蒸汽锅炉电气控制系统

采用两级滑动燃气燃烧嚣,配用I.FI.l. 322型程序控制器燃气锅炉电气控制系统方框图。

整个控制系统由水位控制部分和燃烧控制部分组成。水位控制系统采用uoK-31型浮筒水位控制器,通过水泵开、停来实现锅炉水位控制,并输出低水位声讯报

警信号,又采用了电极式水位报警器输出低水位电讯信号’。燃烧控制部分由程序控制器、压力控制器、检漏程控器及安全燃烧连锁装置组成。与燃油锅炉一样,燃气锅炉的启动,正常燃烧及停炉都在程序控制器作用下进行。在正常燃烧时,根据蒸汽F-力控制器反馈的信号,自动调节风门与气门的井度来实现燃烧自动调节。检漏程控器检测煤气有无泄漏故障,一旦有泄漏立即发出报警信号。整个系统设有多种安全燃烧连锁装旨,有低水位连锁、煤气压力开关及炉头限位等装置。如煤气压力开关,当煤气压力小于8kPa或大于l5kIJa时,就能起连锁保护停炉作用。
